吊车电脑角度在线调试-H2S型

发布日期:2021-09-18浏览次数:130

科可微电子科技有限公司H2S型力矩限制器(吊车电脑)角度调试功能说明

在吊车图形主界面,如图1所示。


图1 主界面

按显示器右侧吊车电脑功能设置按键.jpg功能设置按键,进入密码输入界面,如图2所。


图2 密码输入

在密码输入界面输入调试密码666888。按吊车电脑确认键.jpg确认键,进入功能设置菜单。如图3所示。


图3 功能设置菜单

在图3界面上,按“6”数据键,或者点击屏幕上“6.角度调试”屏幕按键.进入长度调试界面。如图4所示。

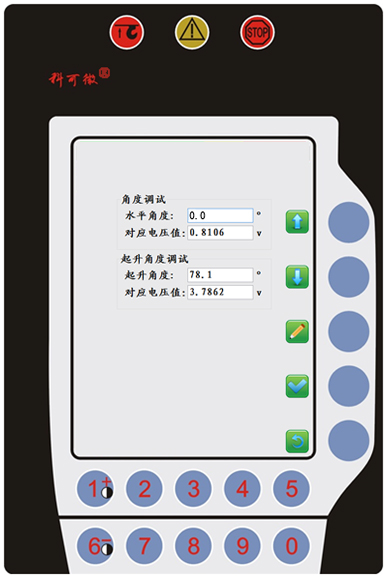

图4 角度调试

进入角度调试界面,参数字体颜色为灰色,为不可修改状态。蓝色选择框为输入参数焦点选择显示框。如要修改对应的参数,需要按吊车电脑铅笔键.jpg键,参数字体颜色变为红色,进入可编辑状态。

角度调试基本步骤:

1.进入角度调试界面后,输入焦点框在“水平角度”位置上,按下吊车电脑铅笔键.jpg键,“水平角度”进入可编辑状态。该值为0,把大臂趴到水平状态。

2.吊车电脑下箭头.jpg键,将输入焦点框移到角度调试的“对应电压值”上,按下吊车电脑铅笔键.jpg键,使其进入可编辑状态。这时“对应电压值”中的内容会跟随系统采集到的角度信号的变化而变化。将吊臂放平, 待信号稳定后,按下吊车电脑下箭头.jpg键,将输入焦点框移开。“对应电压值”中的内容为锁存的水平角度的电压信号值。

3.起升角度调试。按下吊车电脑铅笔键.jpg键,使“起升角度”进入可编辑状态,输入大臂起到最大角度的值。根据大多数车型,该值为80°。用吊车电脑下箭头.jpg键将“起升角度”值锁存,同时进入起升角度调试“对应电压值”栏中,按下吊车电脑铅笔键.jpg键,使起升角度调试“对应电压值”进入可编辑状态,然后把大臂角度起到最大。之后用吊车电脑下箭头.jpg键,锁存起升角度调试“对应电压值”。

4.吊车电脑确认键.jpg键,保存调试数据。

5.注意角度调试时,要确保车辆处于安全状态。
