吊车电脑臂长在线调试-H2S型

科可微电子科技有限公司H2S型力矩限制器（吊车电脑）臂长调试功能说明

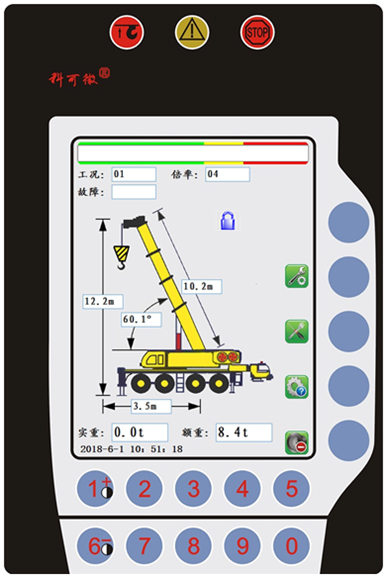

在吊车图形主界面，如图1所示。

图1 主界面

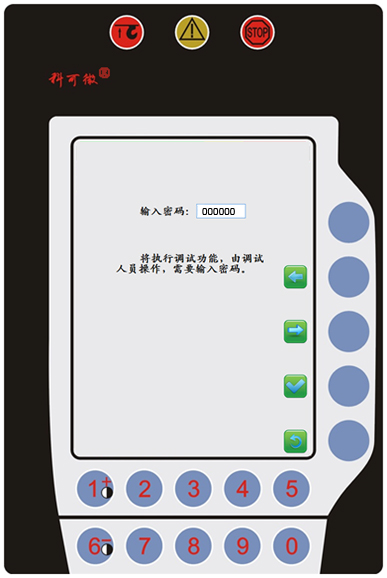

按显示器右侧功能设置按键，进入密码输入界面，如图2所。

图2 密码输入

在密码输入界面输入调试密码666888。按确认键，进入功能设置菜单。如图3所示。

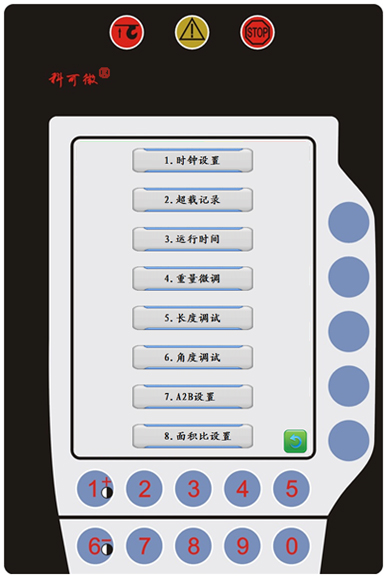

图3 功能设置菜单

在图3界面上，按“5”数据键，或者点击屏幕上“5.长度调试”屏幕按键.进入长度调试界面。如图4所示。

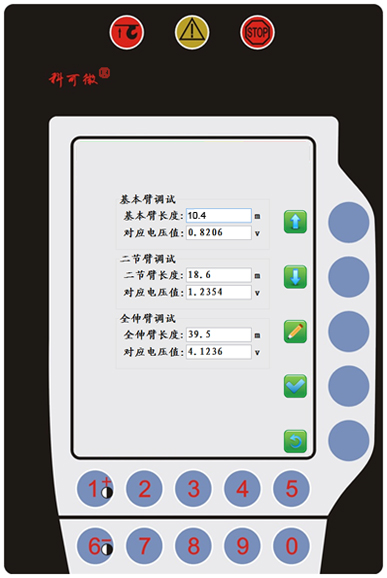

图4 长度调试

进入长度调试界面，参数字体颜色为灰色，为不可修改状态。蓝色选择框为输入参数焦点选择显示框。如要修改对应的参数，需要按键，参数字体颜色变为红色，进入可编辑状态。长度调试基本步骤：

1.进入长度调试界面后，输入焦点框在“基本臂长度”位置上，按下键，基本臂长度进入可编辑状态。输入基本臂长度值。该值需要根据车型的吊重性能表中的基本臂长度确定。

2.用键，将输入焦点框移到基本臂调试的“对应电压值”上，按下键，使其进入可编辑状态。这时“对应电压值”中的内容会跟随系统采集到的长度信号的变化而变化。将吊臂全部收回来， 待信号稳定后，按下键，将输入焦点框移开。“对应电压值”中的内容为锁存的基本臂长度的电压信号值。

3.二节臂调试。这个功能需要根据车型来使用。如果车型有二节臂单独伸缩的功能，可以使用该功能。如果车型没有二节臂单独伸缩功能可忽略该功能。

按下键，使二节臂长度进入可编辑状态，输入二节臂长度值，用键将二节臂长度值锁存，同时进入二节臂调试“对应电压值”栏中，按下键，使二节臂“对应电压值”进入可编辑状态，然后把二节臂全部伸出。之后用键，锁存二节臂“对应电压值”。

4.全伸臂调试。按下键，使“全伸臂长度”进入可编辑状态，输入全伸臂长度值，用键将“全伸臂长度”值锁存，同时进入全伸臂调试“对应电压值”栏中，按下键，使全伸臂调试“对应电压值”进入可编辑状态，然后把大臂全部伸出。之后用键，锁存全伸臂调试“对应电压值”。

5.按键，保存调试数据。

6.注意长度调试时，要确保车辆处于安全状态。
