H2S型力矩限制器使用说明书

7.3    常用设置

在图1所示界面中,按blob.png功能键。进入常用设置菜单。如图11所示。

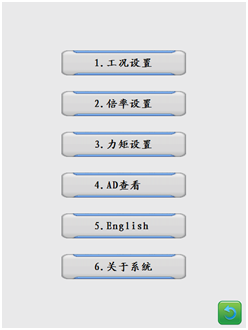

科可微力矩限制器常用设置菜单

(图11)常用设置

    常用设置包含四个功能,分别为:工况设置、倍率设置、力矩设置、A/D观察。

7.3.1     工况设置

在常用设置界面选中工况设置菜单项,进入工况设置界面。如图12所示。

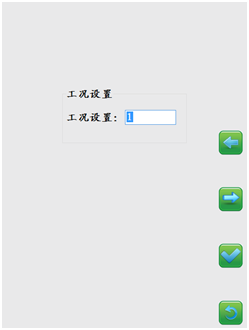

科可微力矩限制器工况设置菜单

(图12)工况设置

7.3.2     倍率设置

在常用设置界面选中倍率设置菜单项,进入倍率设置界面。如图13所示。

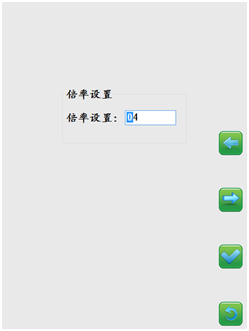

科可微力矩限制器倍率设置

(图13) 倍率设置



7.3.3    力矩设置

在常用设置界面选中力矩设置菜单项,进入力矩设置界面。如图14所示。

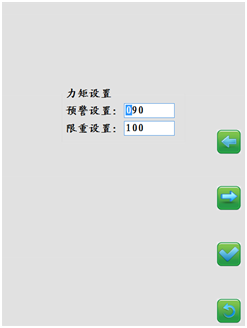

科可微力矩限制器力矩设置

(图14)力矩设置

力矩设置是用来设置系统工作时,力矩百分比的预警值和限动值。



7.3.4     A/D观察

    在常用设置界面选中A/D观察菜单项,进入A/D观察界面。如图15所示。A/D观察界面方便了解传感器的工作状态。

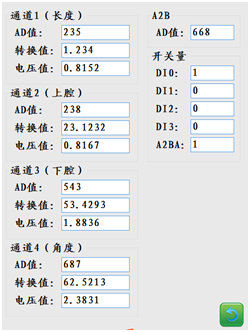

科可微力矩限制器AD查看

(图15)A/D观察

7.3.5     中英文切换

在常用设置界面选“English”,系统将切换到英文界面。

7.3.6     关于系统

如图16所示。

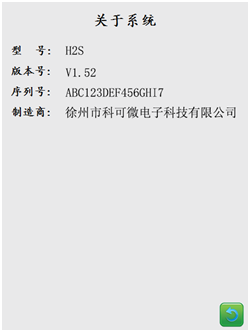

科可微力矩限制器关于系统

(图16)关于系统

7.4    故障代码

    在系统检测到故障时,显示器主界面会显示故障代码,此时按下键,显示该故障代码所对应的详细解释。例如故障E01,如图17所示。

科可微力矩限制器故障代码

(图17)故障代码

本系统包括的故障代码如下:

故障代码

故障说明

故障原因

解决办法

E01

1.工作幅度小于性能表中规定的最小幅度;

2.吊臂角度大于性能表中规定的最大角度。

主臂向上变幅过度。

主臂向下变幅至性能表允许的幅度或角度。

E02

1.工作幅度大于性能表中规定的最大幅度;

2.吊臂角度小于性能表中规定的最小角度。

主臂向下变幅过度。

主臂向上变幅至性能表允许的幅度或角度。

E03

无此工况。

工况设置超出已有的范围。

按照实际操作状况设置工况。

E04

1.工况不存在;

2.回转区域不允许。

1.选择了一个不存在的工况代码;2.主臂不在允许的回转区域。

1.设定一个正确的工况;

2.回转到允许的工作区域。

E05

吊臂长度不在允许的长度范围内。



1.吊臂伸出过多或不够,例如:使用副臂时,没有将主臂伸到性能表规定的长度;

2.长度传感器出现故障而未重新调整。例如测长线从长度传感器卷筒上滑脱;

3.长度传感器的电位器和传动装置之间的传动部分有故障;

4.长度电位器有故障。

1.将吊臂伸缩至正确的长度;

2.缩回吊臂,检查电缆卷筒的预应力(电缆必须拉紧),然后打开传感器外壳仔细地用螺丝刀转动长度电位器,使显示值与吊臂实际长度相符;

3.更换一套包括驱动轮在内的完整的联轴器,再按2中所述调整长度电位计;

4.更换长度电位器。

E11

主臂长度传感器测量通道的电压小于下限值。



1.力限器至传感器之间电缆脱落、有故障、连接不当或插头内有水;

2.长度电位器故障;

3.长度传感器故障;

4.主板的模数转换电路故障。

1.检查电缆及插头,如需要的话进行更换;

2.更换长度电位器;

3.更换长度传感器;

4.更换主板。

E12

主臂拉力传感器测量通道的电压小于下限值。

1.力限器至传感器之间电缆脱落、有故障、连接不当或插头内有水;

2.传感器有故障;

3.主板的模数转换电路故障。

1.检查电缆及插头,如需要的话进行更换;

2.更换传感器;

3.更换主板。

E13

副臂拉力传感器测量通道的电压小于下限值。

1.力限器至传感器之间电缆脱落、有故障、连接不当或插头内有水;

2.传感器有故障;

3.主板的模数转换电路故障。

1.检查电缆及插头,如需要的话进行更换;

2.更换传感器;

3.更换主板。

E15

主臂角度传感器测量通道的电压小于下限值。



1.力限器至传感器之间电缆脱落、有故障、连接不当或插头内有水;

2.传感器有故障;

3.主板的模数转换电路故障。

1.检查电缆及插头,如需要的话进行更换;

2.更换传感器;

3.更换主板。

E21

主臂长度测量通道的电压大于上限值。



1.力限器至传感器之间电缆脱落、有故障、连接不当或插头内有水;

2.长度电位器故障;

3.长度传感器故障;

4.主板的模数转换电路故障。

1.检查电缆及插头,如需要的话进行更换;

2.更换长度电位器;

3.更换长度传感器;

4.更换主板。

E22

主臂拉力传感器测量通道的电压大于上限值。

1.力限器至传感器之间电缆脱落、有故障、连接不当或插头内有水;

2.传感器有故障;

3.主板的模数转换电路故障。

1.检查电缆及插头,如需要的话进行更换;

2.更换传感器;

3.更换主板。

E23

副臂拉力传感器测量通道的电压大于上限值。

1.力限器至传感器之间电缆脱落、有故障、连接不当或插头内有水;

2.传感器有故障;

3.主板的模数转换电路故障。

1.检查电缆及插头,如需要的话进行更换;

2.更换传感器;

3.更换主板。

E25

主臂角度传感器测量通道的电压大于上限值。

1.力限器至传感器之间电缆脱落、有故障、连接不当或插头内有水;

2.传感器有故障;

3.主板的模数转换电路故障。

1.检查电缆及插头,如需要的话进行更换;

2.更换传感器;

3.更换主板。





E51

第一块数据CRC校验错。误。

1.调试时未对数据进行CRC校验处理;

2.闪存故障;

3.主板故障。

1.重新上传数据;

2.更换闪存;

3.更换主板。

E80

高度限位开关短路。



1.高度限位开关相关电缆被损坏;

2.高度限位开关有故障;

3.主板上电子元件有故障。

1.检查电缆及插头,如需要的话进行更换;

2.检查高度限位开关;

3.更换主板。



7.5    禁鸣

在系统检测到故障时,蜂鸣器会发出报警音。在主界面按下键,系统关闭蜂鸣器。直到出现另外一种故障或者故障解除后。


8   报警说明

H2S系统的蜂鸣器遇到下述情形时会长鸣,发出警告:

1、载重量达到额定载重量的100%(可调);

2、调试过程中带载模拟采样值小于等于空载模拟采样值;

3、调试过程中带载模拟采样值与空载模拟采样值差值太小;

4、拉力传感器信号断开;

5、拉力传感器信号超出20mA。

6、系统故障;

7、操作错误



9      安全使用及注意事项

力矩限制器通电后进入主界面。设置好正确的额定载重量和报警比例后后即可进行零点的设置。设置完毕后,即进入工作状态。

注意:只有正确的调试以后,才能保证检测到的载荷值的正确性,否则显示的重量值将有可能是不正确的。

在正常工作状态,若需要改变额定载重量值或报警比例,都可通过按键进行相应的操作。


10 常见故障

u  现象:主机无显示。原因:上车供电电压不正常;主机线路板有故障;液晶有故障

解决办法:更换上车保险;检查+24V、地线接触是否良好;更换主机保险;更换线路板;更换液晶。

u  现象:实重始终显示0.00t。原因:传感器电缆损坏;传感器有故障;主机线路板有故障。

解决方法:检查传感器接头;更换传感器电缆;更换传感器;更换线路板。

u  现象:实重和累计重量显示无变化或变化不正常

原因:传感器信号超出20mA;传感器电缆损坏;传感器有故障;主机线路板有故障。

解决方法:检查传感器接头;更换传感器电缆;更换传感器;更换线路板。

u  现象:主机显示不完整。原因:液晶有故障。解决方法:更换液晶。



11  日常维护

1.   日常维护,请注意以下几点:

l  力矩限制器各个部件:在出厂前已经过精密调整和防护处理,因此未经专业培训人员,不能拆卸其外壳,否则湿气和灰尘等就会进入内部机构,不能保证其正常工作。

l  对力矩限制器各个部件:主机(显示器)、传感器等不得造成过大的震动。

l  显示器面板,要用脱脂棉等轻轻地擦拭干净。

l  冲洗起重机时,千万不要直接用水冲洗力矩限制器各部件表面(力传感器除外)。否则造成的后果本公司概不负责。

2.   该力矩限制器的日常维护工作包括以下各项检查:

l  检查力矩限制器各个部件的外表,如有某个部件被损坏, 应立即更换或通知技术人员维修。

l  检查连接系统各部分的电缆, 如有电缆被损坏, 应立即予以更换。

l  检查力传感器连接电缆和导线的绝缘性,如绝缘层磨损或导线被损坏, 应立即更换损坏部分。

注:未经专门训练的人员不得对力矩限制器进行调整,也不得进行损坏部件或连接电缆的更换工作。
